Caso De Estudio: Medición De Volúmenes De Agua En Canal De Riego

Estatus Inicial

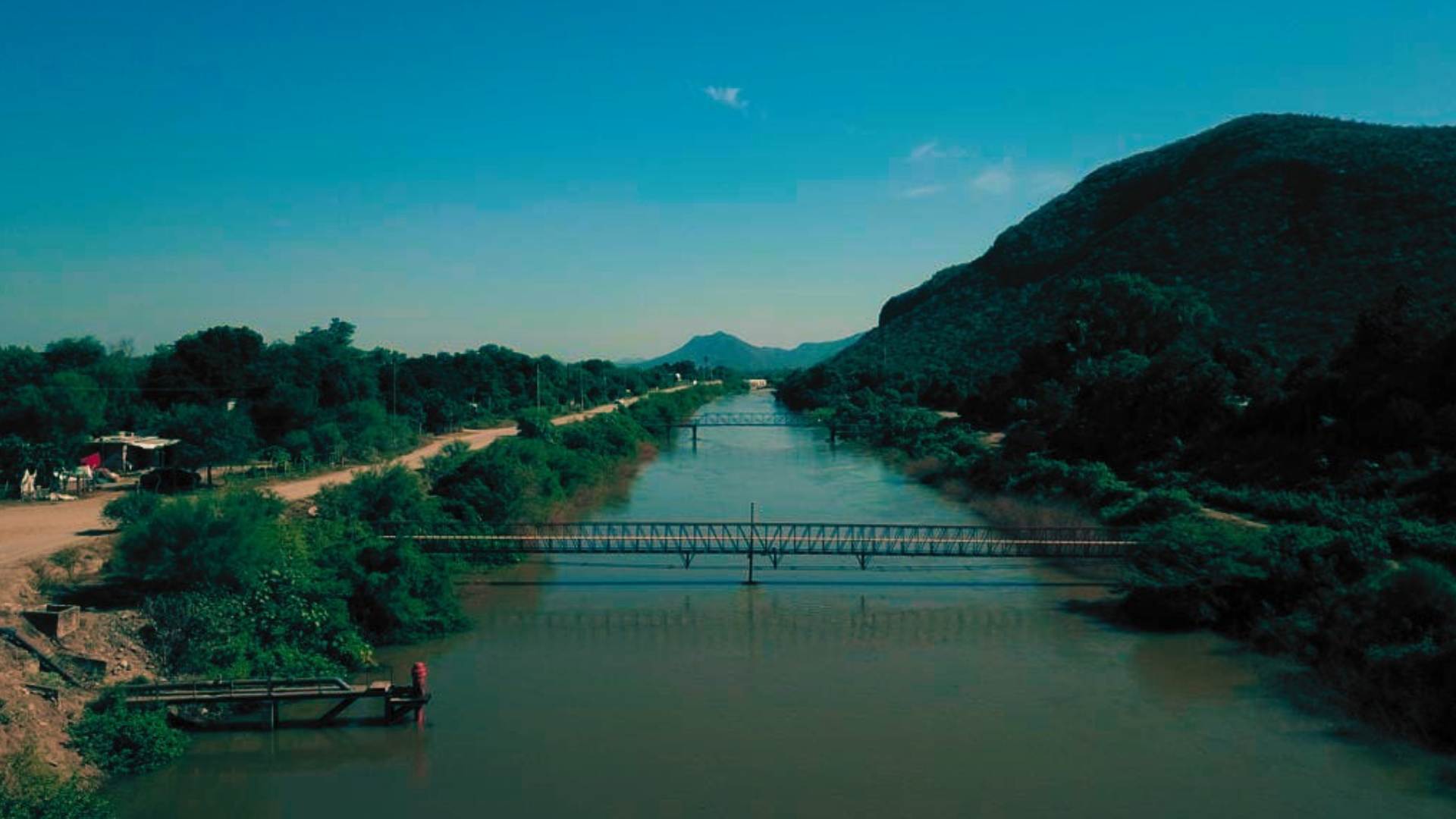

Nuestro aliado comercial Tecnologías JW dedicada a la macromedición de agua en canales abiertos, tuberías a presión, instrumentación, telemetría y otros productos relacionados con la industria. En la red de riego Valle del Fuerte, distrito 075, estado de Sinaloa en México, la empresa debía medir el volumen de agua saliente de la presa derivadora del río Fuerte y que su vez se entregaba para riego agrícola.

Desafíos

• No se contaba con el personal ni equipo suficiente para realizar el trabajo de recolección de información.
• No había una forma ágil de obtener la información para tener un control más preciso de la distribución del agua de riego.
• Generar un sistema que no obstruya el flujo del agua y que proporcione la medición del volumen de agua de forma continua.

Solución

• Se decidió instalar un medidor GWF Kanalis ATT8 (aforador tiempo de travesía de 8 pares), así como telemetría GSM de Instrutrónica para envió de la información en tiempo real a la web, que no obstruyen el flujo del agua y además permiten un buen control de la información con la menor cantidad de recursos necesarios. De esta forma se evitará el proceso de recolección de datos en sitio, y la perdida o retraso de información, permitiendo un flujo continuo y sin obstrucciones a lo largo del tiempo.

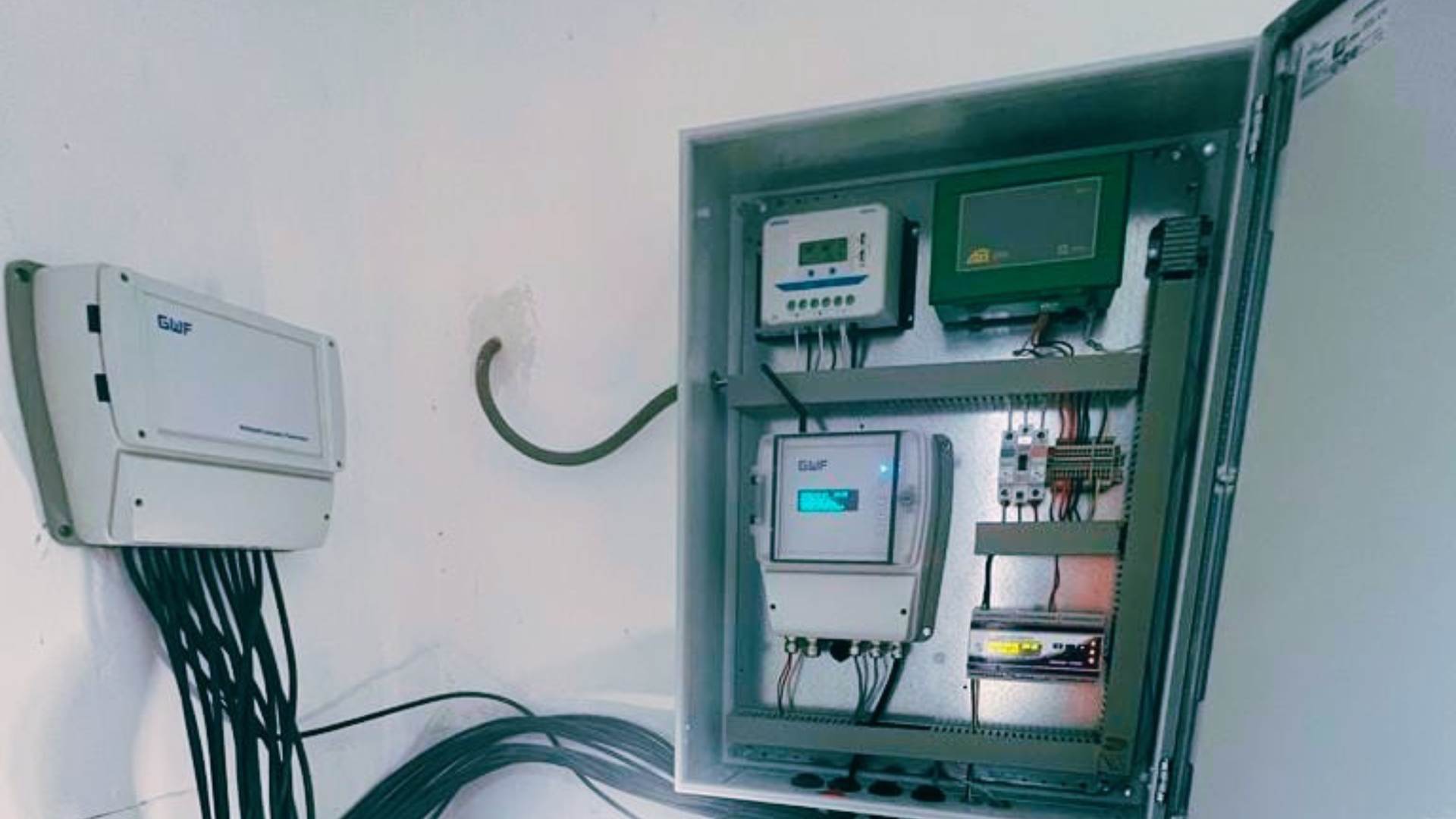

• La instalación se realizó en tiempo de secas permitiendo el acceso al interior del canal y la instalación de los 16 sensores requeridos para la medición de la velocidad del agua, para la medición del nivel se utilizó un sensor de burbujeo y se realizó un levantamiento topográfico para correlacionar el área hidráulica con el caudal, para la transmisión de la información se utilizó una UTR de Instrutrónica la cual incorpora un modem GSM y un almacenador de datos para acceso a la información, para el funcionamiento del sistema fue necesario la instalación de una fuente de energía autónoma con paneles solares y baterías de ciclo profundo. El seguir midiendo el agua de forma puntual, hubiera consumido tiempo y recursos operativos de la empresa, y con un costo total 6 veces superior al requerido para los materiales e instalación con el medidor de flujo.

Ventajas De Medidor ATT8

• Medición más precisa y en tiempo real: Los medidores ultrasónicos de tiempo de travesía realizan medidas más precisas y en tiempo real.
• Sin obstrucción de flujo o remansos: Los sensores ultrasónicos de tiempo de travesía instalados en los taludes evitan obstrucciones del flujo de agua, así mismo al no requerir de alteraciones o modificaciones en el canal, no se producen remansos del flujo de agua.
• Soportan diferentes temperaturas: Los sistemas de medición GWF Kanalis soportan temperaturas de trabajo que pueden variar entre los 0°C hasta los 55°C.
• Sistema autónomo: El sistema de medición Kanalis fue diseñado para un trabajo autónomo, sin requerir la intervención de personal en su operación, dado que la energía es por medio de un sistema solar, no requiere alimentar el sistema con una fuente de energía externa.
• Mantenimiento preventivo mínimo: En comparación con otras tecnologías de medición, los sistemas de medición tiempo de travesía, solo requieren un mínimo de mantenimiento preventivo lo que da como resultado mayor facilidad de la operación, que implica por lo tanto menores costos.
• Almacenamiento de la información en la nube: La información obtenida en el sitio es enviada a la nube, donde se almacena, sin riesgo a que se pierda,lo que permite reducir tiempo y viajes al sitio para su consulta.
• Visualización y gráficos de la información: Para la visualización de la información es muy sencillo, ya que desde la palma de tu mano puedes tener acceso a gráficos de la información a través de la web.

Si tú también deseas tener estos resultados en tus pozos, ríos, lagos, etc. ¡contáctanos ahora!
